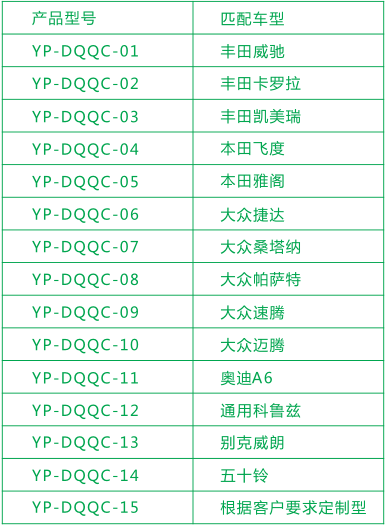

一、產品簡介:
實訓臺以汽車電器系統實物為基礎，適用于中、高等職業學院和培訓機構的汽車電器系統構造與維修實訓教學，能夠滿足對汽車電器系統的結構、工作原理的教學、考核需要。本實驗設備操作方便，安全可靠，易于維護。
二、組成結構：
蓄電池、保險絲盒、充電系統〈含發電機驅動電機〉起動系統、空氣開關、點火開關、組合開關、組 合儀表、燈光照明系統、信號系統、電動門窗、電動后視鏡、中控門鎖、音響系統、雨刮系統、彩色的電路結構和 工作原理圖、外接式的檢測端子、智能觸控故障設置考核系統、鋁合金移動臺架等。
三、功能特點：
1. 充分演示汽車電器各系統結構組成和工作原理，可以達到理想的教學效果。
2.安全保護裝置：電路和機械雙重保護裝置。
3.可實現舒適系統車身電子控制單元中的數據流讀取、 故障碼讀取。各個元器件的信號電壓測量、各個元器件阻 值測量。
4.操作臺面板噴繪彩色原理圖，加裝雙向檢測端子，原車診斷座。
5.可對電控系統開展電阻、電壓、電流和導通性測試
6.可實現元件結構位置演示功能，把電器系統部件按原 車基本位置順序排列，不同的部件都標有名稱，充分展示 了單個原件的結構、安裝位置及作用原理。
7.可實現整車電器部分動態運行演示功能，在整車電器基礎上，配備各相關輔助控制裝置，可如原車一樣實際演示起動、充電、燈光、儀表、雨刮、中控門鎖、電動窗音響系統等全套整車電器設備的工作原理和運行過程。
8.面板原理圖采用鋁塑板彩色噴描工藝，元件開孔使用數控等離子切割，電路圖永不退色，美觀大方，經久耐用。
9.面板上安裝有檢測端子，與元件的腳位一一對應，端子顏色與線路原理圖顏色一一對應，學生可直接在面板上用萬用表或示波器檢測各傳感器、執行器管腳的電信號，如電阻、電壓、電流、頻率、波形信號等。內孔ф2的檢測端子學生測量時萬用表筆不容易脫落；端子是銅質端子，防止生銹
10.臺架采用人體工學設計，臺架材料采用鋁型材：具有很強的漆膜硬度、抗沖擊力強、具有很高的漆膜附著力，不易脫落老化，具有鏡面般的光澤效果，臺架配移動腳輪，移動方便，示教板底座上配有桌面，方便放置資料、輕型檢測儀器等。
11.配套智能觸控故障設置考核系統：
1) 智能觸控故障設置考核系統主要由兩部分組成，分別為26萬色真彩觸摸液晶屏和繼電器模塊。
2) 彩色觸摸液晶屏與繼電器模塊采用總線通信進行控制。
3) 一個觸摸液晶屏可以同時通過一路總線控制多套繼電器模塊。
4) 液晶屏采用32BIT200MHZ-ARM9CPU,屏幕尺寸≥4.3寸，上電極速開機≤2秒，功耗≤1.5W,中文直觀顯示故障設置信息等功能。
5) 繼電器模塊搭載進口工業級MCU,工作更加穩定。
6) 最多可以支持擴展255套繼電器模塊。
7) 每路繼電器觸點容量：250VAC/10A,30VDC/10A。
8) 輸入信號采用全光電隔離，輸入信號為電壓開關信號。
9) 通信距離實測可以達到1000米。
10) 普通模式：通過彩色液晶觸摸屏對實訓設備進行故障設置和排除。
11) 考核模式：通過彩色液晶觸摸屏教師可用密碼登陸考核模式設置故障數量，根據考核的難易程度設置考核時間，學生在考核模式下對教師設置的各種故障進行排除。
12) 自動評分：考核模式下設備自帶評分功能，根據學生的答題情況自動生成成績。
